Blenderでジンバルロックを回避する方法

ジンバルロック（Gimbal Lock）は、2つの回転軸が重なることでオブジェクトの自由度が1つ失われてしまう、3Dアニメーションで頻繁に発生する問題です。この現象が起きると、意図しない補間が発生したり、予期せぬ動きを引き起こしたりすることがあります。幸いなことに、Blenderにはこの問題を回避するための方法がいくつか用意されています。ここでは、ジンバルロックの原因を理解し、解消するための実践的なガイドをご紹介します。

1. ジンバルロックの仕組みを理解する

ジンバルロックは、主に3つの軸（X、Y、Z）で回転を定義するオイラー角（Euler）回転で発生します。これらの軸のうち2つが平行に揃ってしまうと、オブジェクトは1つの自由度を失い、不自然な回転挙動を引き起こしてしまいます。

• 症状：アニメーションのキーフレーム間で、オブジェクトが「急に跳ねる」ような動作をしたり、意図しない余分な回転を行ったりします。

https://www.youtube.com/watch?v=X80M0q0gxIE&t=332s&ab_channel=PierrickPicaut

2. ジンバルロックを回避するための解決策

a) クォータニオン回転（W, X, Y, Z）を使用する

クォータニオン（四元数）回転は、ジンバルロックを回避するための極めて効果的な手段です。オイラー角とは異なり、固定された回転軸の順序に依存しないため、原理的にジンバルロックが発生しません。

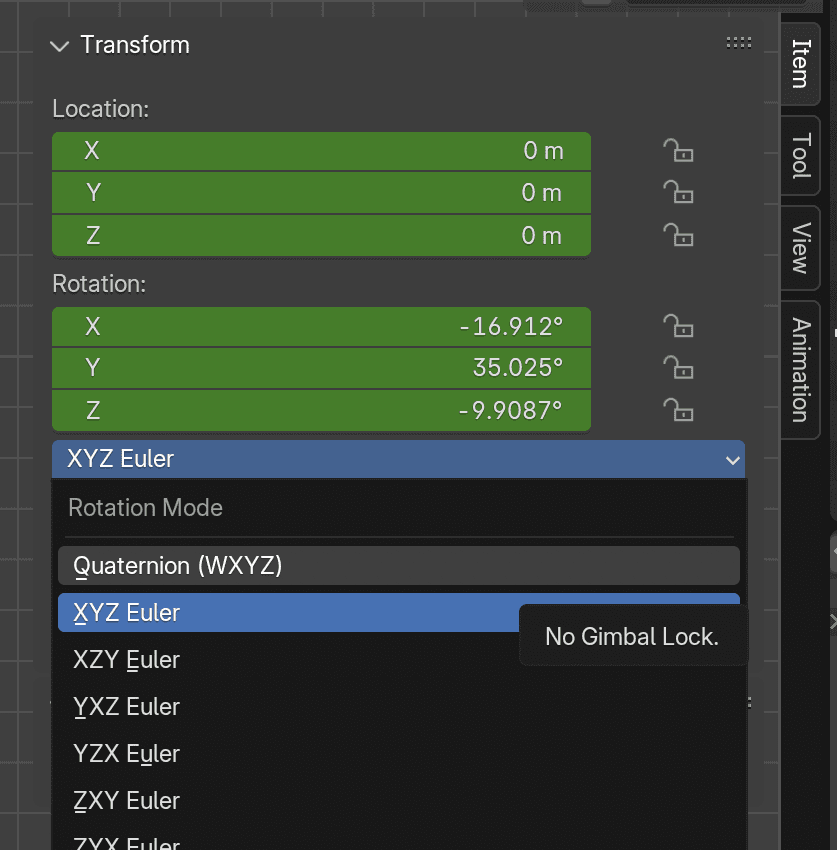

• クォータニオンへの切り替え方法：
  1. オブジェクトまたはボーンを選択します。
  2. サイドバーのアイテム（Item）タブ（ショートカットキー N）を開き、トランスフォーム（Transform）セクションを探します。
  3. 回転モードをオイラー角からクォータニオン（Quaternion）に変更します。
• メリット：
  • ジンバルロックが一切発生しない。
  • キーフレーム間の補間がスムーズになる。
• デメリット：
  • 4つの値（W, X, Y, Z）を扱うため、グラフエディターなどで数値を直接直感的に編集するのが難しい。

b) オイラー角の回転順序を変更する

Blenderでは、オイラー角の回転順序（例：XYZ、ZYXなど）を自由に変更できます。状況に応じて適切な順序を選ぶことで、ジンバルロックのリスクを大幅に減らすことができます。

• 回転順序の変更方法：
  1. オブジェクトまたはボーンを選択します。
  2. アイテム（Item）タブまたはボーンプロパティ（Bone Properties）で、回転の設定項目を確認します。
  3. ドロップダウンメニューからオイラー角の順序を変更します（例：XYZからZYXへ変更）。
• メリット：
  • 設定が非常に手軽。
• デメリット：
  • 複雑な多軸回転を伴う動きの場合、完全には問題を解決できないことがある。

c) 中間キーフレームを追加して補間をコントロールする

ポーズとポーズの間に中間キーフレーム（インビトゥイーン）を追加することで、回転の軌道を正確に制御し、急な回転飛びを防ぐことができます。

• 中間キーフレームの追加手順：
  1. 回転がおかしくなっているフレームを特定します。
  2. そのフレームに中間キーフレームを挿入します（I > 回転）。
  3. 手動で向きを微調整し、意図した補間軌道になるよう誘導します。
• ヒント：モーションパス（Motion Paths）を活用すると、回転軌道を視覚的に確認しながら修正しやすくなります。

---

d) コンストレイントで回転を制限する

回転制限（Limit Rotation）やトラッキング（Track To）などのコンストレイントを使用することで、オブジェクトやボーンが特定の角度を超えないように制御し、ジンバルロックのリスクを抑えられます。

• コンストレイントの追加手順：
  1. 対象のオブジェクトまたはボーンを選択します。
  2. コンストレイント（Constraints）タブ（チェーンアイコン）を開きます。
  3. 回転制限コンストレイントを追加するか、用途に合わせた適切なコンストレイントを設定します。
• ヒント：ローカル空間とグローバル空間の回転をコンストレイントと組み合わせることで、より高精度な制御が可能です。

e) 適切にセットアップされたリグ（IK/FK）を使用する

キャラクターアニメーションでは、FK（フォワードキネマティクス）とIK（インバースキネマティクス）が適切に構成されたリグを使用することで、ジンバルロックの問題を大幅に回避できます。

• メリット：
  • ボーンの回転を直接細かく操作する必要が減るため、ジンバルロックに関連するトラブルの発生率を下げることができます。

---

3. ジンバルロックを防ぐためのベストプラクティス

1. モーションパスで軌道を可視化する：
   • モーションパスを表示させることで、回転によってスパイラルや予期せぬ飛びが生じていないかを一目で確認できます。
2. 制作の各ステップで回転をテストする：
   • キーフレームを打った段階ですぐに補間アニメーションをプレビューし、後から問題に気づいて手戻りが発生するのを防ぎましょう。
   list-item -->
3. 単一の軸での過度な回転を避ける：
   • 予期しない回転の跳び（ジャンプ）を防ぐため、可能であれば1つの軸で180°を超える回転は抑えるようにしましょう。
4. 手法を組み合わせる：
   • 複雑な動きにはクォータニオンを使用し、シンプルで直感的な微調整にはオイラー角を使用します。

---

まとめ

ジンバルロックは3Dアニメーションにおいて厄介な課題となりますが、Blenderには効果的に回避するための戦略がいくつもあります。クォータニオン回転の活用、オイラー角の軸順序の調整、あるいは中間キーによる補間の制御など、目的に応じて柔軟に適したワークフローを選ぶことが何よりも大切です。

皆さんはアニメーション制作でジンバルロックを防ぐためにどんな工夫をしていますか？ぜひコメント欄であなたのアドバイスをシェアしてください！
